Belajar Membaca Skema Handphone

Cukup sulit untuk memahami betul jalur yang ada pada board mesin HP. Untuk memahami jalur - jalur yang ada pada board kita butuh skema. Dan kita harus bisa membaca skema dengan akurat baru kita bisa memahami jalur pada board mesin HP.
Saya coba bantu teman2 sekalian untuk bisa membaca skema ya?.
Pertama kita harus kenal dulu symbol yang tertera dalam skema diagram.

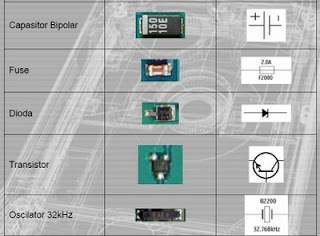

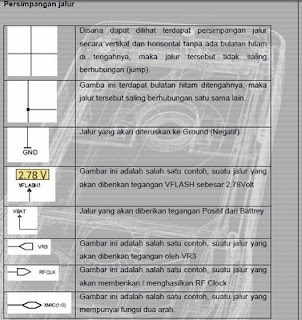

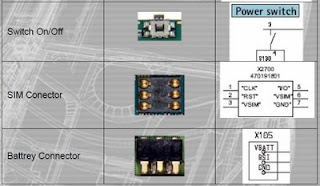

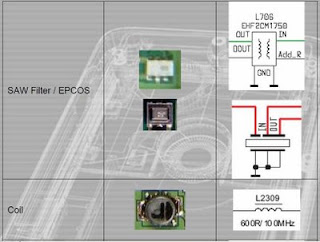

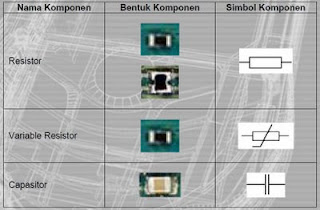

Pada gambar di bawah ini ada beberapa contoh :
Nah setelah kita mengetahui simbol - simbol yang tertera di skema sekarang kita sudah bisa mulai membaca skema diagram.
Contoh:

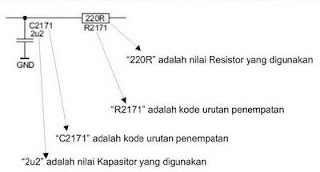

Gambar di atas menjelaskan kode urutan penempatan dan nilai komponen. C2171 adalah kode urutan dari kapasitor tersebut, sedangkan 2u2 adalah nilai dari kapasitor yang mempunyai nilai 2,2 mikro farad. R2171 merupakan kode urutan penempatan dari resistor tersebut sedangkan 220R adalah nilai resistor sebesar 220 Ohm.
Desetiap komponen akan diawali dengan kode hurum yang menentukan jenis komponen tersebut.
B = Oscilator
C = Kapasitor
D = IC / ASICs
R = Resistor
N = IC ukuran kecil
V = Transistor
F = Fuse / sekring
L = Lilitan / Kumparan
M = Motor ( Vibrator )
X = konektor
